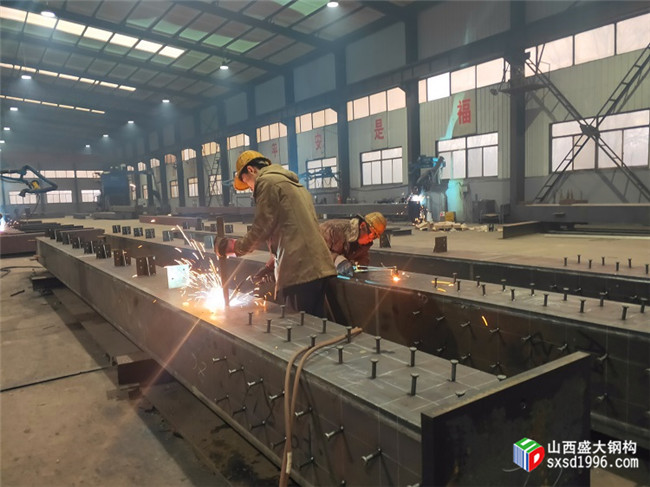

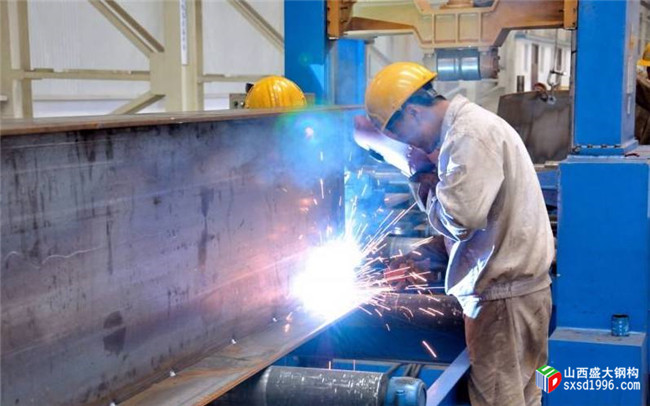

現在鋼結構建筑屬于很普遍的建筑了，在我們周邊的廠房建筑當中鋼結構已經得到了廣泛的應用，而鋼結構廠房的主要構件就是鋼柱、梁和支撐，這些構件在車間制作的過程中其實都存在著焊接變形的額問題，如果不盡興糾正那會影響整體的安裝，甚至還會降低項目的安全可靠性。

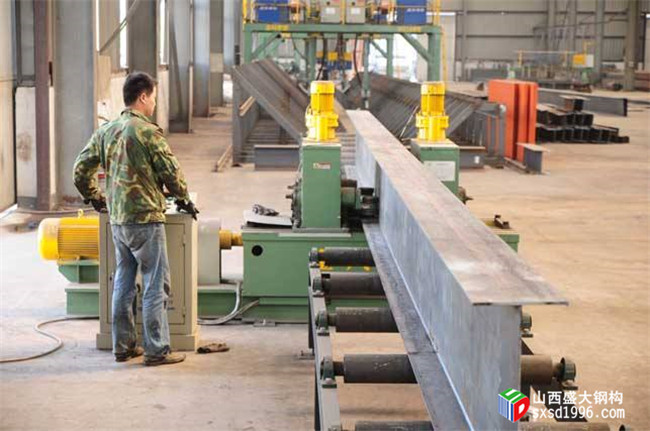

    太原周邊的鋼結構公司在焊接鋼結構在加工的過程中使用的糾正辦法，主要有機械糾正和火焰糾正或者是綜合糾正，火焰糾正是比較難操作的，辦法掌握、溫度控制不當還會造成構件更大的變形，因此，火焰糾正要有豐富的實踐經驗，需要車間老師傅進行把關操作。

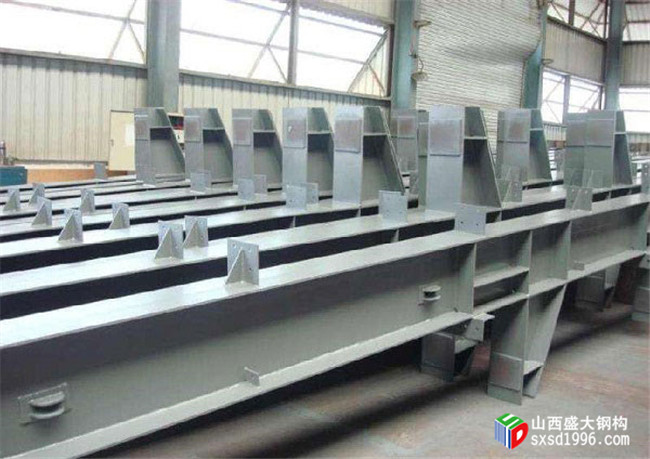

    太原的鋼結構公司主要構件是焊接H型鋼柱、梁、支撐，焊接變形經常會選用以下三種火焰糾正的辦法：1.線狀加熱法2.點狀加熱法3.三角形加熱法。在火焰糾正時加熱溫度是不宜過高的，過高則會導致金屬變脆、影響沖擊韌性，在高溫糾正時不可用水冷卻，包含厚度或者淬硬傾向較大的鋼材。

    太原周邊的鋼結構公司在糾正H型鋼柱、梁、撐角變形時，在翼緣板上面縱向線狀加熱，留意加熱范圍不超過兩焊腳所控制的范圍，所以不用水冷卻，線狀加熱是要留意，不要在同一個位置反復加熱，加熱的過程中不要進行澆水，這兩點是火焰糾正一般的準則。

    翼緣板上對于縱長焊縫，由中間向兩端作線狀加熱，即可糾正彎曲變形，為防止發生彎曲和就去變形，兩條加熱帶要同步進行，可以采取低溫糾正和中溫糾正方法，這種辦法有利于減少焊接內應力，但是這種辦法再縱向收縮的同時有較大的橫向收縮，比較難掌握。

    翼緣板上使用線狀加熱，在腹板上則使用三角形加熱，用這種辦法糾正柱、梁、撐的彎曲變形，效果顯著，橫向線狀加熱寬度一般取20-90mm，板厚小的時候，加熱寬度要窄一些，加熱進程應該由寬度中間向兩邊擴展，線狀加熱最好由兩人同時操作進行。三角形的寬度不應超過板厚的2倍，三角形的底與對應的翼板上線狀加熱寬度相等。加熱三角形從頂部開始，然后從中心向兩邊擴展，一層層加熱直到三角形的底為止，加熱覆板時溫度不能太高，否則造成凹陷，更難修復。

    太原周邊的鋼結構公司在糾正波浪變形首先要找出突出的地方，用圓點加熱法配合手錘糾正，加熱圓點的直徑一般是50-90mm，當鋼板厚度或者波浪形面積大時直徑也應該放大，烤嘴從波峰起做螺旋形移動，選擇中溫糾正，當溫度達到600~700度時，將手錘放在加熱區邊緣，再用大錘擊打手錘，使得加熱區的金屬受到擠壓，冷卻收縮后被拉平。

    火焰糾正所致使的內應力和焊接內應力一樣都是內應力，不恰當的糾正發生的內應力和焊接內應力和負載應力疊加，會讓柱、梁和支撐的縱應力超過容許應力，從而是承載俺去系數會降低，因此在鋼結構制造中一定要慎重，盡量在加工的過程中減少變形，糾正也盡可能使用機械糾正，實在不得已才會采取火焰糾正。

    本文地址http://www.us-arua.cn/news/0009858259.html
