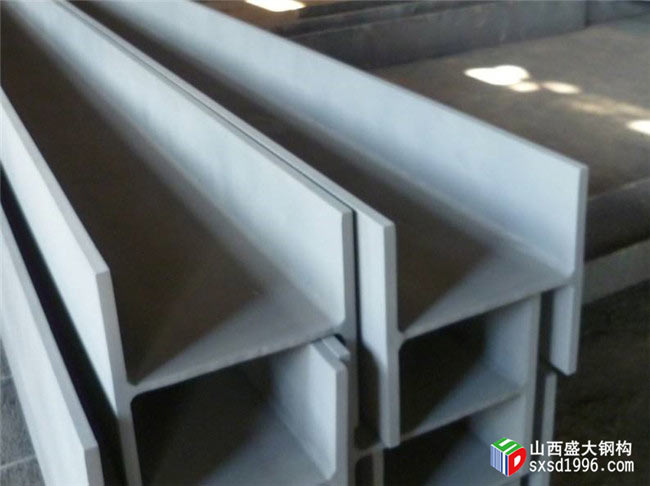

現在的鋼結構已經在廠房建筑當中應用廣泛，在建筑鋼結構的時候尤其是廠房的主要構件是焊接H型鋼、柱、梁、撐，這些構件在制作的進程中都存在焊接的變形問題，如果不及時糾正的話會影響整個鋼結構的安裝，還會降低項目的安全和可靠性。那么晉城鋼結構加工就來簡單介紹一下關于鋼結構變形之后的糾正方法吧。

    鋼結構加工進程當中經常用到的糾正方法，主要還是機械糾正、火焰糾正和綜合糾正，在這三種糾正方法中間火焰糾正是比較難操作的一項，手法掌握不好溫度控制不當還會造成構件二次變形。所以使用火焰糾正要有豐富的實踐經驗，針對不同的種類火焰糾正也有不同的方法：

【鋼結構加工焊接變形】
    晉城鋼結構加工的主要構件是鋼梁、鋼柱、支撐，遇到焊接變形會選擇這三種方法來糾正：1、線狀加熱法2、點狀加熱法3、三角加熱法，火焰糾正法一般是應用在材質為低碳鋼的剛接構件上面的，糾正的時候加熱溫度分低溫、中溫、高溫，低溫是500~600度，中溫是600~700度，高溫則是700~800度冷卻的方法低溫適宜用水，中溫空氣和水都可以，高溫則使用空氣冷卻，火焰糾正的時候溫度不宜過高，過高會致使金屬變脆、影響沖擊韌性。
【翼緣板的角變形】
    糾正H型鋼柱、梁、撐角變形，在翼緣板上縱向線狀加熱，加熱的溫度不宜超過650度，留意加熱不要超過兩焊腳所控制的范圍，所以不要用水冷卻，線狀加熱的時候要留意：不要在一個位置上反復加熱，加熱過程中不要澆水。
【柱、梁、支撐的上拱與下撓以及彎曲】
    翼緣板上對著縱長焊縫，由中間向兩端作線狀加熱就可以糾正彎曲和變形，為了防止發生彎曲和扭曲變形，兩條加熱帶要記得同步進行，可以采取低溫或者中溫糾正方法，使用這種方法有利于減少焊接內應力，但是這種方法在縱向收縮的同時也有比較大的橫向收縮，掌握起來不太容易。

    翼緣板上做線狀加熱，在腹板上做三角加熱，用這種辦法糾正柱、梁、撐的彎曲變形，很有效果，加熱三角形的寬度不應該超過板厚的2倍，三角形的底與對應的翼板上線狀加熱寬度相等，加熱三角形從頂部開始，然后從中心向兩邊擴展，一層層加熱知道三角形的底為止。加熱腹板的時候溫度不宜太高，否則會變形難修復。

【柱、梁、撐腹板波浪變形】
    波浪變形首先要找到凸起的波峰，用圓點加熱法配合手錘糾正，加熱的圓點的直徑一般是50~90mm，當鋼板的厚度或者波浪形面積較大的時候直徑也應該放大?？咀鞆牟ǚ迤鹱髀菪我苿?，選用中溫糾正，當溫度達到600~700度的時候，將手錘放在加熱區的邊緣處，再用大錘擊打手錘，使得加熱的地方受到擠壓，冷卻收縮和被拉平。糾正的時候應該防止發生過大的收縮應力，糾正時注意控制溫度。

    火焰糾正使用不當會讓內應力和焊接內應力和負載應力疊加，會使柱、梁、成的縱應力超過答應應力，這樣會是承載安全系數降低。所以晉城鋼結構加工在鋼結構制造的時候就非常慎重，選用的都是合理工藝措施，這樣可以減少變形，糾正的時候盡可能的使用機械糾正。

本文地址:http://www.us-arua.cn/news/0001780601.html
